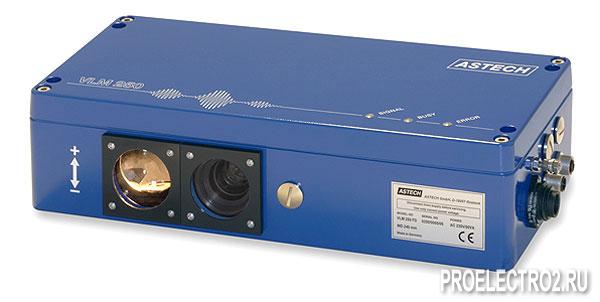

VLM 250 бесконтактный высокоточный измеритель длины и скорости перемещения

Независимо от материала, VLM 250 измеряет бесконтактным способом длину и скорость, и благодаря его интерфейсам он может быть оптимальным способом интегрирован в процесс автоматизации и обеспечения качества. При измерении отсутствует контакт, проскальзывание и износ поверхностей, обеспечивается высокая точность, надёжность и экономичность применения, прибор несложен при вводе в эксплуатацию.   Принцип работы VLM 250.   Ядром прибора VLM 250 служит оптический полупроводниковый датчик в виде линейки (матрицы) CCD-фотоприемников, который действует как дифференциальная оптическая решетка. Сенсор воспринимает перемещение материала и на основе решеточной модуляции создает частоту, пропорциональную скорости. По ней прибор определяет скорость и длину. Для освещения объекта измерения прибор оснащен галогенным источником света. Принцип измерения нечувствителен к изменяющимся свойствам поверхности. Посторонний свет подавляется техническими методами.
VLM 250 работает автономно; датчик, освещение, обработка сигнала и электропитание интегрированы в приборе. Благодаря цифровой концепции системы в распоряжении пользователя имеются разнообразные функции, гарантирующие гибкость применения. Благодаря имеющимся в приборе интерфейсам VLM 250 легко сочетается с производственными процессами, органами управления и системами сбора результатов измерения, характеризуется простотой обслуживания и калибровки. Для использования в экстремальных условиях может быть поставлен специальный защитный корпус.   Программное обеспечение VLMTerm предоставляется бесплатно. Опционально предлагается определения направления движения, часы реального времени, различные счетчики, монтажные принадлежности, защитный корпус, вентиляторный обдув, благодаря которому прибор может проводить измерения в условиях сильной задымленности.   Диапазон измеряемых скоростей: от 0,2 до 3000 м/мин, то есть до 50 м/с Дистанция (расстояние до объекта): 170, 185 или 240 мм (разные модели) Погрешность измерения по DIN 1319: 0,1% Детектор: CCD (ПЗС) с дифференциальной модулирующей решеткой Источник света: LED Энергообеспечение: 230 V AC или 24 V DC Потребляемая мощность: до 50 W Температурный режим: 0...+50°C Класс защиты: IP 65 Размеры корпуса, мм: 360 х 160 х 90 Точность: 0,1% (0,2% на расширенной дистанции) Повторяемость результатов: 0,02% Выходы: 2 логических и 2 импульсных инкрементальных со смещением фазы Входы: 3 логических (порог 8 В) Вес прибора: 5,8 кг Опционально: Аналоговый выход 4...20 мА, разрешение 16 бит Опционально: Интерфейсы RS485, RS422, RS232 Опционально            : Интерфейсы Ethernet или Profibus DP Опционально: Импульсный выход 0,4 Гц...25 кГц, разрешение 20 нс Опционально: Импульсный выход 500 кГц, разрешение 20 нс
