Проводниковые материалы

Кабельные изделия, допустимые токовые нагрузки кабелей

УДК 621 v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} w:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);}

Кабельные изделия подразделяются на:

— силовые кабели;

— кабели управления и связи и контрольные кабели;

— силовые и установочные провода и шнуры;

— монтажные кабели и провода;

— обмоточные провода.





Таблица 4.3.2

Трехжильные кабели



Обозначение марок







число жил



Номинальное напряжение кабелей, кВ

Номинальное сечение жил, мм2

1

3

6

10



ААГ, ААШв, ААШп, ААБл, ААБ2лШв, ААБ2лШп, ААБлГ, ААБ2л, АСГ, СГ, АСШв, АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн, Сблн, АС5Г, СБГ, АСБ2л, СБ2л, АСБ2лШв, СБ2лШв, АСБ2лГ, СБ2лГ

3

6 — 240

6—

240

10— 240

16—240

СШв, СБШв

3

16— 240

-

10— 240

16-240

ААПл, ААП2л, ААПлГ, ААП2лГ, ААП2лШв, АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПлн, СПлн, АСПГ, СПГ, АСКл, СКл, АСП2лГ, СП2лГ

3

25— 240

25-

240

16— 240

16—240

СПШв

3

25-240

-

16-240

16-240

АОАБ, ОАБ, АОАБ2л, ОАБ2л, АОАБ2лГ, ОАБ2лГ, АОСБ, ОСБ, АОСБл, ОСБл, АОСБн. ОСБи, АОСБГ, ОСБГ, АОАШвБ, ОАШвБ

3

-

-

-

-

АОСК, ОСК

3

-

-

-

-

ААШв-В, ААП2лШв-В, ААБл-В, ААБ2л-В, АСБ-В, СБ-В, АСБл-В, СБл-В, АСБн-В, СБн-В, ААГ-В, АСБлн-В, СБлн-В, АСБГ-В, СБГ-В, АСБ2л-В, СБ2л-В, ААШп-В

3

6-120

6-120

16— 120

-

ААБв, ААБвГ

3

-



10— 240

16-240

ААШв-В, ААБГл-В, АСБГ-8, СБГ-В

3

185—

240

-

-

-

ААПл-В, ААПлГ-В, АСП-В, СП-В, АСПл-В, АСПлн-В, СПЛлн-В, АСП2л-В, СП2л-В

3

25— 150

25— 150

16-120

-

АСПГ-В, СПГ-В, АСП2л-В, СП2лГ-В

3

185— 240

-

-

-



Таблица 4.3.3



Четырехжильные силовые кабели на напряжение 1 кВ

Обозначение марок

Сечение жил. мм2

ААГ, ААШп, ААШв, ААБлГ, ААП2лШв, ААБл, ААБ2л, АСГ, СГ, АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн, СБлн, АСБГ, СБГ, АСБ2л. СБ2л, АСШв, СШв, СБШв

10—185

ААПл, ААП2л, ААПлГ, АСП, СП, АСПл, СПл, АСПлн, СПлн, АСПГ, СПГ, АСП2л, СПШв, АСКл, СКл

16—185

АСКл, СКл

25-185

ААШв-В, ААП2лШв-В, ААБл-В, ААБ2л-В, АСБ-В, СБ-В, АСБл-В, СБл-В, АСБн-В, СБн-В, АСБлн-В, АСБ2л-В, СБ2л-В

10-120

ААБлГ-В

16-120

АСБГ-В, СБГ-В

10-185

ААПл-В, ААПлГ-В, СП-В, АСП-В, АСПл-В, СПн-В, АСПлн-В, СПлн-В, АСПГ-В, СПГ-В, АСП2л-В, СП2л-В

16—120







Таблица 4.3.4

Сечение нулевой жилы для конструкций с уменьшенным сечением этой жилы в четырехжильных кабелях



Сечение основ­ных жил, мм2

10

16

25

35

50

70

95

120

150

185

Сечение нуле­вок жилы, мм2

6

10

16

16

25

25

35

35

50

50





Таблица 4.3.5

Размеры и максимальные строительные длины трехжильных кабелей с поясной изоляцией в свинцовой оболочке с медными жилами



Сечение

жилы,

мм

Наружный диаметр, мм

Строительная длина, м

1кВ

6кВ

10кВ

СГ

СБ

СБГ

СК

СГ

СБ

СБГ

СК

СГ

СБ

СБГ

СК

1 кВ

6 кВ

10 кВ

6

12

20

17

-

-

-

-

-

-

-

-

-

500

-

-

10

14

23

20

-

21

30

27

-

-

-

-

-

750

650

-

16

16

25

22

-

24

33

30

41

28

37

34

45

750

600

500

25

17

26

23

34

24

33

30

41

29

38

35

45

750

600

500

35

19

28

25

36

26

35

32

43

31

40

37

48

600

500

375

50

22

31

28

39

29

38

35

46

33

42

39

50

600

500

375

70

25

34

31

42

32

41

38

49

36

45

42

53

600

500

375

95

29

38

35

45

35

44

41

52

39

48

45

57

500

375

350

120

32

41

38

50

38

47

44

55

42

51

48

60

350

300

325

150

36

45

42

53

42

51

48

59

46

55

52

63

380

300

325

185

39

48

45

56

45

54

51

62

49

58

55

70

300

250

250

240

44

53

50

61

49

58

55

71

54

64

61

75

300

250

250







Таблица 4.3.6

Основные геометрические размеры и массы маслонаполненных

кабелей среднего давления с центральным маслопроводящим каналом

и медной жилой на напряжение 110 кВ



Параметры кабеля

В

алюминиевой оболочке

В свинцовой оболочке





МНШву

МНСШв

МНСК

МНСА

Сечение токопроводящей жилы, мм2

150

185

240

270

150

270

625

150

270

625

150

270

625

Диаметр маслопроводящего канала, мм

12

12

12

12

12,4

13,4

14,5

12,4

13,4

14,5

12,4

13,4

14,5

Внешний диа­метр кабеля, мм

58,2

58,8

60,6

60,6

59,4

60,7

70,5

73,8

84,5

94,1

61,6

62,9

72,5

Масса масла в кабеле, кг/км

600

630

670

670

694

709

890

694

709

890

694

709

890

Масса кабеля, т/км

5,2

5,7

6,4

6,7

10,4

11,8

17,7

19,6

21,0

28,2

10,5

12,2

17,7



Таблица 4.3.7

Основные геометрические параметры и массы маслонаполненных кабелей марки МВДТ с медной жилой во временной свинцовой оболочке



Параметры кабеля

110 кВ

220 кВ

380 кВ

525 кВ

Сечение жилы, мм2

270

425

700

300

550

700

550

625

Диаметр, мм: по временной свинцо­вой оболочке

56,5

60,8

67,7

79,3

82,1

84,9

97,4

107,4

по полукруглым про­волокам

49,3

53,6

60,5

70,7

73,5

76,5

90,2

100,2

Масса, т/км: в свинцовой оболочке

10,1

13,1

17,0

17,9

20,6

22,7

25,3

29,6

при снятой свинцовой

оболочке

4,4

7,0

10,0

8,5

11,0

12,6

13

15,6

Внутренний диаметр стального трубопрово­да, мм

150

150

199

199

199

199

253

253





Таблица 4.3.8

Характеристики силовых кабелей с резиновой изоляцией (в марке буква Р), с медными или алюминиевыми жилами (в марке буква А), в свинцовой оболочке из поливинилхлоридного пластиката (в марке буква В) или в резиновой маслостойкой оболочке, не распространяющей горения (в марке буква Н)



Марка кабеля

Характеристика конструкции и преимущественное назначение

СРГ, АСРГ



В свинцовой оболочке голый. Для прокладки внутри поме­щений, в каналах, туннелях, в местах, не подверженных вибрации, при отсутствии механических воздействий в среде, нейтральной по отношению к свинцу

НРГ, АВРГ



В резиновой малостойкой оболочке, не распространяющей горение. Для прокладки внутри помещений, в каналах, тун­нелях, при отсутствии механических воздействий на кабель

ВРГ, АВРГ



В поливинилхлоридной оболочке. Та же область примене­ния, но при наличии агрессивных сред (кислот, щелочей)

СРБ, АСРБ, БРБ, АВРБ, НРБ, АНРБ



В свинцовой или поливинилхлоридной, или в резиновой ма­лостойкой оболочке, не распространяющей горение, бро­нированный двумя стальными лентами. Для прокладки в зем­ле (траншеях), если кабель не подвергается значительным растягивающим усилиям

СРБГ, АСРБГ, ВРБГ, АВРБГ, НРБГ, АНРБГ



В свинцовой или поливинилхлоридной, или в резиновой ма­лостойкой оболочке, не распространяющей горение, бро­нированный двумя стальными лентами с противокоррозион­ной защитой. Прокладка внутри помещений, в каналах, тун­нелях, если кабель не подвергается значительным усилиям

ВРБи, АВРБи



В поливинилхлоридной оболочке, бронированный двумя стальными лентами, поверх которых наложен покров, не распространяющий горение. Для прокладки в земле (тран­шеях), если кабель не подвергается значительным растяги­вающим усилиям и когда требуется стойкость к распростра­нению горения.

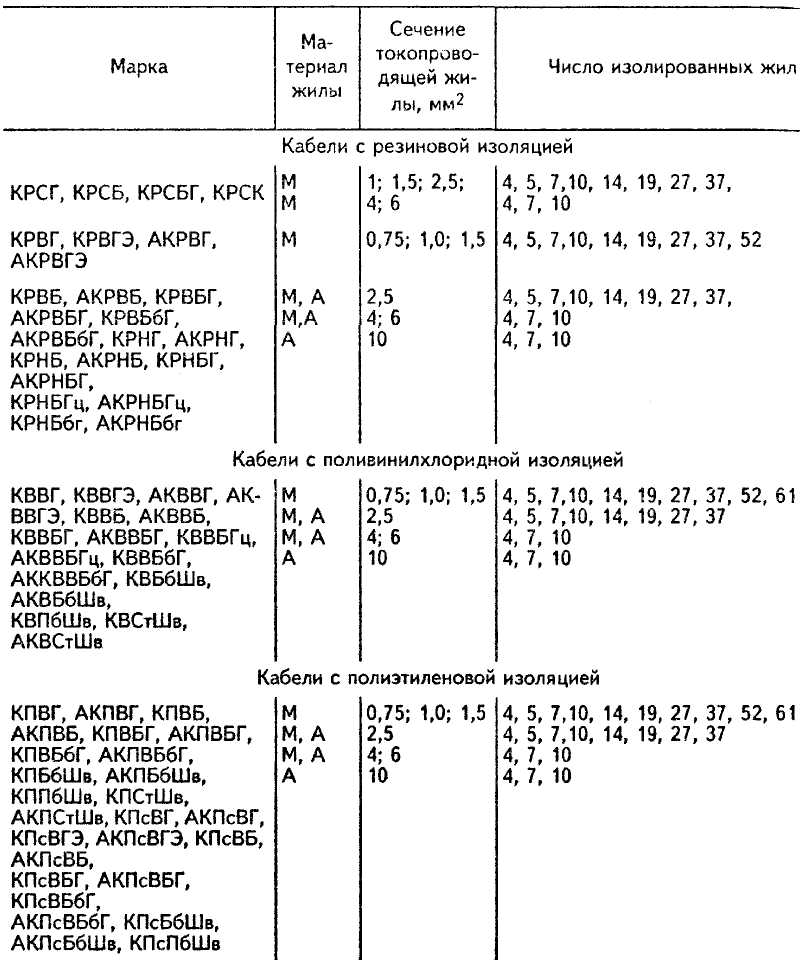

Таблица 4.3.9

Характеристика, некоторых конструкций кабелей с пластмассовой

изоляцией на переменное напряжение до 3 кВ (или постоянное

7,5 кВ) с медными или алюминиевыми жилами







* Сечение медных жил двух- и трехжильных кабелей 2,5 мм и более.





Таблица 4.3.10

Марки кабелей, рекомендуемых для прокладки в земле (траншеях)





Тип и марки кабелей

Область применения





Кабель прокладыва­ется на трассе





С бумажной пропитанной изоляцией

С пластмассо­вой и резино­вой изоляцией и оболочкой

В процессе эксплуа­тации не подверга­ется растягивающим условиям

В процессе экс­плуатации под­вергается значительным растягивающим усилиям

В процессе экс­плуатации не подвергается растя­гивающим усилиям

В земле (траншеях) с низкой коррозий­ной активно­стью

Без блу­ждающих токов

С наличием блуж­дающих токов

ААШв, ААШп, АЛБл, АСБ







ААШв, ААШп, ААБ2л, АСБ

ААПл, АСПл ААП2л, АСПл



АВВ1,

АПсВГ1,

АПвВГ1,



АПВГ1,

АБВБ, АПВБ, АПсВБ,

В земле (траншеях) со средней

коррозий-

ной активностью

Без блуждающих токов

ААШв, ААШп,

ААБл, ААБ2л, АСБ, АСБл

ААПл, АСПл

АППБ,

АПвВБ, АПБбШв,

С наличием

блуждающих токов

ААШп, ААШв,

ААБ2л, ААБв,

АСБл, АСБ2л

ААП2л, АСПл

АПвБбШв,

АВВбШп,

В земле

(траншеях) с высокой

коррозий-

ной активно-

стью

Без блу-

ждающих токов

ААШп, ААШв, ААБ2л, ААП2лШв,

АСБ2л, ААБ2лШп, ААБ2лШв, ААБв, АСП2л, АСБл

АПсБбШв,

АВРБ, АНРБ,

С наличием

блуждаю-

щих токов

ААШп, ААБв,

АСБ2л,

АСБ2лШв

ААП2лШв,

АСП2л

АВАБл,

АПАБл













Таблица 4.3.11

Марки кабелей, рекомендуемых для прокладки в воздухе







Область применения

С бумажной пропитанной изоляцией в металлической оболочке

С пластмассовой и резиной  изоляцией и оболочкой

при отсутст­вии опасности механических повреждений в эксплуатации

при наличиии опасности ме­ханических по­вреждений в эксплуатации

при отсутст­вии опасности механических повреждений в эксплуатации

при наличиии опасности ме­ханических по­вреждений в эксплуатации

Прокладка в помещени­ях (туннелях) в каналах, кабельных полуэтажах, шахтах, коллекторах, производственных по­мещениях и др.

ААГ, ААШв

ААБлГ

АВБГ, АВРГ

АВВБГ, АВРБГ

а) сухих



б) сырых, частично за­тапливаемых при на­личии среды со слабой коррозийной активно­стью







ААШв







ААБлГ







АНРГ,АПвВГ1, АПВГ1, АПвсВГ, АПсВГ

АВБбШв, АПвВБП, АПАШв, АВАШв, АПВБбШв1, АПвсБбШв, АПсВБГ, АПВБГ1, АНРБГ

в) сырых, частично за­тапливаемых, при на­личии среды со сред­ней и высокой корро­зийной стойкостью





ААШв, АСШв

ААБлГ, ААЬ2лШв, ААБлГ, АСБлГ, АСБ2лГ, АСБ2лШв4











АВВБГ, АВВБбГ,

Прокладка в пожаро­опасных помещениях



ААГ, ААШв

ААБвГ, ААБлГ, АСБлГ

АВВГ, АВРГ, АПсВГ, АНРГ, АСРГ, АПвсВГ

АВБбШв, АПсБбШв АПесБГ, АВРБГ, АСРБГ

Прокладка во взрыво­опасных зонах классов:

а) В-1, В-1а

СБГ, СБШв, ААШв

-

ВВГ2, ВРГ*, НРГ2, СРГ2

ВБВ, ВБбШл, ВВБбГ, НРЬ; СРБГ

б) В-1г, В-ll

ААБлГ, АСБГ, ААШв

-

АВВГ. АВРГ, АНРГ

АВБВ, АВБбШв, АВВБбГ, АВВБГ, АНРБГ, АСРБГ, АВРБГ

в) В-1б, В-llа

ААГ, АСГ, АСШв, ААШв

ААБлГ.АСБГ

АВВГ, АВРГ, АНРГ, АСРГ



Прокладка на эстака­дах:

а) технологических



АШв

ААБлГ. ААБвП, ААБ2лШв, АСБлГ





-

АВВБГ, АВВБбГ, АВРБГ, АНРБГ, АПсВБГ, АПвсВГ, АВАШв

б) специальных кабель­ных

ААШв, ААБлГ

-

ААВГ, АВРГ, АНРГ, АПсВГ, АПвВГ, АПВГ, АПвсВГ, АВ, АПАШв

АВВБГ, АВВБбГ, АВРБГ, АНРБГ, АВАШв

в) на мостах





ААБвГ, АСБлГ, ААШв5

ААБлГ

-

АПсВБГ, АПВБГ

 Прокладка в блоках

СГ, АСГ

 АВВГ, АПсВГ, АПвВГ, АПВГ,



1 Для одиночных кабельных линий, прокладываемых в помещениях

2 Для групповых осветительных сетей во взрывоопасных зонах класса В-1а

3Применяются при наличии химически активной среды

4 Кабель марки АСБ2лШв может быть использован в исключительно редкихслучаях с особым обоснованием

5 Прокладка в коробах или при обеспечении защиты от механическихповреждений в эксплуатации





Таблица 4.3.12



Марки кабелей, прокладываемые в воде и в шахтах

С бумажно-пропитанной изоляцией в металлической оболочке

Условия прокладки

в отсутствие опас­ности механиче­ских повреждений эксплуатации

в процессе эксплуатации не подвергаются значи­тельным растягивающим усилиям

в процессе эксплуатации под­вергаются значительным рас­тягивающим усилиям

В воде

_



СКл, АСКл, ОСК, АОСК

В шахтах

СШв, ААШв1

СБн, СБлн, СБШв, СБ2лШв, ААШв1

СПлн, СПШа, СПл





Таблица 4.3.13

Кабельные наконечники алюминиевые, медноалюминиевые и латунные



Площадь поперечного

сечения, кв, мм

Расчетная масса 1000 штук, кг

А

МА

Л

16

8,3—9,2

23,1

7-11

25

12,6—12,9

30,7

-

35

17,5—19,6

45,2

9-21

50

24,9—28,8

58,6

-

70

33,7—38,0

75,9—79,6

16-29

95

41,8-44,5

97,8

-

120

54,2—59,9

120-126,2

25-38

150

58,6—74,0

135-153, 2

-

185

68,8—78,9

152,6-172

34-54

240

80,4-115,6

157,5-206,9

67-88

300

140—150

250

-

  Допустимые токовые нагрузки для кабелей

Допустимые токовые нагрузки для кабелей, прокладывае­мых в земле, в воздухе и в воде приведены в табл. 4.3.14— 4.3.24.

В табл. 4.3.23 приведены активное и индуктивное сопротив­ление трехжильных кабелей различных сечений жил.



Табли ца 4.3.14

Допустимые токовые нагрузки на кабели с медными жилами с бумажной пропитанной изоляцией в свинцовой или алюминиевой оболочке, прокладываемые в земле.













Сечение жилы, мм2

Токовые нагрузки, А

одножильных кабелей до 1 кВ

двухжильных кабелей до 1 кВ

трехжильных кабелей

четырехжильных кабелей до 1 к В

до 3 кВ

до 6 кВ

10 кВ

2,5

-

45

40

-

-

-

4

80

60

55

-

-

50

6

105

80

70

-

-

60

10

140

105

95

80

-

85

16

175

140

120

105

95

115

25

235

185

160

135

120

150

35

285

225

190

160

150

175

50

360

270

235

200

180

215

70

440

325

285

245

215

265

95

520

380

340

295

265

310

120

595

435

390

340

310

350

150

675

500

435

390

355

395

185

755

-

490

440

400

450

240

880

-

570

510

460

-

300

1000

-

-

-

-

-

400

1220

-

-

-

-

-

500

1400

-

-

-

-

-

625

1520

-

-

-

-

-

800

1700

-

-

-

-

-





Таблица 4.3.15

Допустимые токовые нагрузки на кабели с медными жилами

с бумажной пропитанной маслоканифольной и нестекающей массами

изоляцией в свинцовой оболочке, прокладываемые в воздухе



Сечение жилы, мм2







Токовые нагрузки, А

одножильных кабелей до 1 кВ





двухжильных кабелей до 1 кВ





трехжильных кабелей

Четырехжильных кабелей до 1 к В





до 3 кВ

до 6 кВ

10 кВ

2,5

40

30

28

-

-

-

4

55

40

37

-

-

35

б

75

55

45

-

-

45



10

95

75

75

55

-

60



16

120

95

95

65

60

80



25

160

130

130

90

85

100



35

200

150

150

110

105

120



50

245

185

185

145

135

145



70

305

225

225

175

165

185



95

360

275

275

215

200

215



120

425

320

320

250

240

260



150

470

375

375

290

270

300



185

525

-

430

325

305

340



240

610

-

-

375

350

-



300

720

-

-

-

-

-



400

880

-

-

-

-

-



500

1020

-

-

-

-

-



625

1180

-

-

-

-

-



800

1400

-

-

-

-

-







Таблица 4.3.16

Допустимые токовые нагрузки на кабели с медными жилами

с бумажной пропитанной маслоканифольной и нестекающей массами

изоляцией в свинцовой оболочке, прокладываемые в воде





Сечение

жилы, мм2

Токовые нагрузки, А

трехжильных кабелей

четырехжильных

кабелей до 1 кВ

до 3 кВ

до 6 к8

10 кВ

16

-

135

120

_

25

210

170

150

195

35

250

205

180

280

50

305

255

220

285

70

375

310

275

350

95

440

375

340

410

120

505

430

395

470

150

565

500

450

-

185

615

545

510

-

240

715

625

585

-





Таблица  4.3.17

Допустимые токовые нагрузки на кабели и провода с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабели с медными жилами с резиновой или пластмассовой изоляцией в свинцовой, пластмассовой или резиновой оболочке, бронированные и небронированные (1 кВ).









Сечение жилы, мм2

Токовые нагрузки А, кабелей и проводов

одножильных

в воздухе

двухжильных

трехжильных

в воздухе

в земле

в воздухе

в земле

1,5

23

19

33

19

27

2,5

30

27

44

25

38

4

41

38

55

35

49

6

50

50

70

42

60

10

80

70

105

55

90

16

100

90

135

75

115

25

140

115

175

95

150

35

170

140

210

120

180

50

215

175

265

145

225

70

270

215

320

180

275

95

325

260

385

220

330

120

385

300

445

260

385

150

440

350

505

305

435

185

510

405

570

350

500

240

605

-

-

-

-



Таблица 4.3.18

Допустимые токовые нагрузки на кабели с алюминиевыми жилами,

бумажной изоляцией, в свинцовой или алюминиевой оболочке при

прокладке в земле/в воздухе



Сечение токопроводящей жилы,

мм2

Допустимые токовые нагрузки, А

Трехжильные кабели при напряжении

Четырехжильные кабели при

напряжении

до 3 кВ

до 6 кВ

до 10 кВ

до 1 кВ

6

55/35

-

-

46/-

10

75/46

60/42

-

65/45

16

90/60

80/50

75/46

90/60

25

125/80

105/70

90/65

115/75

35

145/95

125/85

115/80

135/95

50

180/120

155/110

140/105

165/110

70

220/155

190/135

165/130

200/140

95

260/190

225/165

205/155

240/165

120

300/220

260/190

240/185

270/200

150

335/225

300/225

275/210

305/230

185

380/290

340/250

310/235

345//260

240

440/330

390/290

355/270

-





Таблица 4.3.19

Допустимые токовые нагрузки на кабели с алюминиевыми жилами, резиновой или пластмассовой изоляцией, в свинцовой, полихлорвиниловой или резиновой оболочках при прокладке их в воздухе









Сечение жилы, мм2

Одножильные

Двухжильные

Трехжильные

2,5

23

21/34

19/29

4

31

29/42

27/38

6

38

38/55

32/46

10

60

55/80

42/70

16

75

70/105

60/90

25

105

90/135

75/115

35

130

105/160

90/140

50

165

135/205

110/175

70

210

165/245

140/210

95

250

200/295

170/225

120

295

230/340

200/295

150

340

270/390

235/335

185

395

310/440

270/385

240

465

-/-

- / -





Таблица 4.3.20

Допустимые токовые нагрузки на провода и шнуры с резиновой и пластмассовой изоляцией с медными жилами





Сечение жилы,

мм2

Токовые нагрузки, А

Провода

проложены открыто

Провода проложены в одной трубе

Два одно­жильных

Три одно­жильных

Четыре од­ножильных

Один двух­жильный

Один трех-жильный

0,5

11

-

-

-

-

-

0,75

15

-

-

-

-

-

1

17

16

15

14

15

14

1,5

23

19

17

16

18

15

2,5

30

27

25

25

25

21

4

41

38

35

30

32

27

6

50

46

42

40

40

34

10

80

70

60

50

55

50

16

100

85

80

75

80

70

25

140

115

100

90

100

85

35

170

135

125

115

125

100

50

215

185

170

150

160

135

70

270

225

210

185

195

175

95

330

275

255

225

245

215

120

385

315

290

260

295

250











Таблица 4.3.2 1



Допустимые токовые нагрузки на шнуры переносные шланговые легкие и средние, кабели переносные тяжелые гибкие шланговые, прожекторные и провода с медными жилами





Сечение

Токовые нагрузки, А

жилы, мм

Одножильных

Двухжильных

Травильных

0,5

-

12

-

0,75

-

16

14

1,0

-

18

16

1,5

-

23

20

2,5

40

33

28

4

50

43

36

б

65

55

45

10

90

75

60

16

120

95

80

25

160

125

105

35

235

185

160

50

235

185

160

70

290

235

200



Примечание. Токовые нагрузки относятся к шнурам, проводам и кабелям ь

Таблица 4.3.22



Допустимые токовые нагрузки на кабели шланговые с медными жилами с резиновой изоляцией для передвижных электроприемников





Таблица 4.3.2 3

Активное и индуктивное сопротивления трехжильных кабелей

с поясной изоляцией



Сечение жилы,

Активное сопротивление, Ом/км, при 20 °С

Индуктивное сопротивление, Ом/км, при напряжении

MM2

Алюминий

Медь

6 кВ

10 кВ

1.5

19,62

11,95

—

—

2,5

11,75

7,17

—

—

4

7,85

4,5

—

—

б

4,90

3,0

—

—

10

2,94

1,79

0,11

0,122

16

1,84

1,12

0,102

0,113

25

1,17

0,716

0,091

0,099

35

0,84

0,514

0,087

0,095

50

0,589

0,359

0,083

0,090

70

0,42

0,256

0,08

0,086

95

0,31

0,189

0,078

0,083

120

0,245

0,15

0,076

0,031

150

0,196

0,12

0,074

0,079

185

0,159

0,097

0,073

0,077

240

1,125

0,075

0,071

0,075

Таблица 4.3.2 4

Допустимые длительные токовые нагрузки на провода с алюминиевыми жилами с резиновой полихлорвиниловой изоляцией



Сечение токопроводящей жилы, мм2

Допустимая токовая нагрузка, А

Провода, проложенные открыто





Провода, проложенные в трубе

 два одножиль­ных

 три одножиль­ных

четыре одножильных

2 2,5 3

4

4

6

21 24 27 32 36 39

19 20 24 28 32 36

18 19 22 28 30 32

15 19 21 23 27 30





8

46

43

40

37

10

60

50

47

39

16

75

60

60

55

25

105

85

80

70

35

130

100

95

85

50

165

140

130

120

70

210

175

165

140

95

255

215

200

175

120

295

245

220

200



 Контрольные кабели управления

Контрольные кабели используются для передачи низко­вольтных маломощных сигналов управления в различных электротехнических устройствах. Кабели рассчитаны на переменное напряжение до 660 В частотой до 100 Гц, и постоянное напряжение до 1000 В. Жилы кабелей изготовляют из меди (сечение от 0,75 до 6 мм2) и алюминия (сечение от 2,5 до 10 мм2).

Изоляция контрольных кабелей (К) изготавливается из рези­ны (обозначение в марке — Р), поливинилхлоридного пласти­ката (В), полиэтилена (П), фторопласта (Ф), в некоторых случаях — из кабельной пропитанной бумаги.

Кабели могут иметь оболочки из резины или пластмассы, свинца, алюминия. Для защиты от внешних электрических полей контрольные кабели могут иметь экран (Э).

В зависимости от условий прокладки контрольные кабели могут иметь броневые (Б) и защитные покровы.

В табл. 4.3.25 приведены данные некоторых контрольных кабелей. Пример: КРСБ — контрольный кабель с медными жилами, резиновой изоляцией, свинцовой оболочкой, бронированный. АКВВБГ — контрольный кабель с алюминие­выми жилами, поливинилхлоридной изоляцией и оболочкой, бронированный двумя стальными лентами с противокоррози­онным покрытием.



Таблица 4.3.25

 Контрольные кабели



Кабели управления предназначены для передачи сигналов малой мощности на переменном напряжении до 1000 В час­тотой до 5 кГц или постоянном напряжении до 1400 В. От­личием кабелей управления от контрольных, неподвижно ус­танавливаемых, является подвижное присоединение. Кабели имеют, как правило, медные жилы сечением от 0,03 до 2,5 мм2 и их числом от 3 до 108. Кабели могут быть неэкранированными, иметь часть экранированных жил, со всеми экранирован­ными жилами, двойной экран. Жилы кабелей управления могут иметь как одинаковое сечение токопроводящих жил, так и разное.



Диапазон температур длительной эксплуатации от 70 °С для кабелей с резиновой изоляцией до 250 °С с изоляцией из фторопласта-4.

В табл. 4.3.26 приведены технические данные для неко­торых типов кабелей управления.

Таблица 4.3.2 6

Параметры кабелей управления

Марка кабеля

Сечение жил,

мм2

Число

жил (число экран.

жил)

Расчетная масса, кг/км

Примечание

КРШУ

КРШУЭ

1,0

1,0

4—37

4—37

200—1180

300—1940

Изоляция-резина и прорезиненная тканевая лента;

КУШГПВ,

КУШГПВ-П (1),

КУШГПВ-Пн (2),

КУШГПВ-ПМ (3)

0,35

0,5

7—108

7—108

68—810

78,7-965

экран — медная луженая

проволока (МЛП); обмотка —

прорезиненная тканевая лен-

та; оболочка — резина; панцирная броня: 1 — стальная

оцинкованная проволока

(СОП), 2 — нержавеющая

стальная проволока (НСП),

3 — медная луженая проволока

КУШГПР,

КУШГПР-П,

КУШГПР-Пн,

КУШГПР-Пм,

0,35

0,5

0,75

1.0

1,5

4—108

4—108

4—37

4—37

4—37

58—879

64,8—1031

92—643

103—760

134—1016

Изоляция — полиэтилен; об-

мотка — полиамидная пленка, прорезиненная тканевая

пленка (ПТП); оболочка —

резина; панцирная броня —

стальная оцинкованная про-

волока, нержавеющая стальная проволока, медная луженая проволока

КЭРШ, КЭРШ-П,

КЭРШ-Пн,

КЭРШ-Пм

0,35

0,5

0,35

0,5

0,15

16—115

(9-63)

16—115

(9-63)

4—52

4—52

4—19

237—1310

263—1481

106—1006

113—1090

130—565

154—706

207—972

Изоляция — ПЭ; экран —

медная луженая проволока

(МЛП); обмотки — полиамидная пленка (ПТП); панцирная

броня — стальная оцинкованная проволока, нержавеющая стальная проволока,

медная луженая проволока;

оболочка — резина

КПКР, КПКР-П

0,5

0,75

12

4

7

209—295

119—185

170—244

Изоляция — ПЭ; оболочка —

капрон толщиной 0,1 мм; об-

мотка — полиамидная пленка ПК-4; панцирная броня —

нержавеющая стальная про-

волока

КУПКР

0,5 1,0

12 37 27

182

400 502

Изоляция — ПЭ; оболочка- капрон толщиной 0,1 мм; обмотка — полиамидная пленка ПК-4; панцирная броня — нержавеющая стальная проволока

КФШР, КФЭШР

0,5 0,20 0,35 0,20 0,35

10-48 24(7) 45(7) 10 19

155—529 233 511 170 282

Изоляция — фторопласт-40Ш; экран в КФШР отсутст­вует, в КФЭШП — медная луженая проволока; обмот­ка — ориентированная пленка Ф-4; оболочка — резиновая

КБФРТ

0,5 0,75

12 14 4 7

282

434 147 192

Изоляция — фторопласт 40Ш; две обмотки — ориентированной пленкой фторопласта 4; экран — медная су­женая проволока; оболоч­ка — резина ШНН-45Л

КДФР КДФЭР

0,20 0,35 1,0 1,5 0,20 0,35 0,20 0,35

3—52 3-52 61 3—52 3—52 3—52 9—32 (7-17)

02,1—349

94-540 1263 167-1467 107-522 162—679 198-543 132—322

Изоляция — фторопласт 40Ш; обмотка — ориентированная пленка Ф-4; экран в КДФР отсутствует, в КДФЭР — ориентированная пленка Ф-4; оболочки - резина ШНН-45Л; оплетка-шелк, лавсан

КУС

0,5 0,12

1 7

85

Изоляция — кремнийорганическая резина; экран — посеребренная проволока: обмотка по экрану и по сердечнику — ориентирован­ная пленка Ф-4; оболочка -кремнийорганическая резина

КФРВ

0,75

19

210

Изоляция фторопласт 40Ш; обмотка — ориентированна;: пленка Ф-4; оплетка — шелк, лавсан, пропитанный фенилоновым лаком; оболочка -кремнийорганическая резина, армированная лавсаном

КУФЭФС

0,75

2

84,6

Изоляция — фторопласт-40Ш; экран — медная лун­ная проволока; обмотка ориентированная пленка Ф-4 оболочка — фторкаучу


← Предыдущая | Следующая →
... содержание ...

Авторизация

 Забыли пароль?


Регистрация

После несложной процедуры регистрации Вы сможете пользоваться всеми сервисами и создать свой веб-сайт.


Моя заявка.
всего позиций: 0.






Новые предложения
Рынок | Фирмы | Продукция | Прайс-листы | Объявления | Бренды | Новости
