КАБЕЛИ ДАЛЬНЕЙ СВЯЗИ

СИММЕТРИЧНЫЕ ВЫСОКОЧАСТОТНЫЕ КАБЕЛИ С КОРДЕЛЬНО-ПОЛИСТИРОЛЬНОЙ ИЗОЛЯЦИЕЙ

Симметричные высокочастотные кабели связи с кордельно-полистирольной изоляцией предназначены для кабельных магистралей с уплотнением цепей системами К-60 в диапазоне частот до 252 кгц и для соединительных линий, уплотняемых системами КРР 30/60 в диапазоне частот до 552 кгц, работающих при напряжении дистанционного питания до 690 в переменного тока или до 950 в постоянного тока.

Токопроводящие жилы кабелей изготовляют из медной проволоки диаметром 1,2 мм, а сигнальные жилы — диаметром 0,9 мм. Изоляция жил диаметром 1,2 мм состоит из полистирольного корделя диаметром 0,8 мм, а жил диаметром 0,9 мм — из корделя диаметром 0,4 мм, наложенным по спирали, и полистирольной ленты толщиной 0,045 мм, наложенной в противоположную сторону с перекрытием. Для расцветки жил применяют цветной полистирольный кордель.

Четыре изолированные жилы разного цвета скручивают в четверку с заполнением в центре из круглого полистирольного корделя диаметром 1,1 мм. Первую разговорную пару четверки изготовляют с изоляцией из полистирольного корделя красного и желтого цвета, вторую пару — синего и зеленого цвета. Шаги скрутки четверок принимают различными, лежащими в пределах 125—275 мм. Каждую четверку обматывают хлопчатобумажной или синтетической пряжей. В четырех четверочных кабелях четверки обматывают цветной хлопчатобумажной или синтетической пряжей. В семи четверочных кабелях применяют расцветку двух жил красного и зеленого цвета, а цвет остальных четверок — любой, кроме красного и зеленого. Сигнальные жилы располагают между четверками. Расцветку изоляции сигнальных жил принимают одинаковой во всех длинах кабеля. Две соседние сигнальные жилы имеют различную расцветку изоляции. Четверки и сигнальные жилы скручивают в кабель таким образом, чтобы в центре располагались: в четырехчетверочном кабеле — сигнальные жилы, в семичетверочном кабеле — одна из четверок. Скрученный кабель обматывают лентами кабельной бумаги. Поверх поясной изоляции накладываютоболочку из алюминия или свинца.

Алюминиевую оболочку изготовляют из ленты (алюминий А-1) толщиной 1,0 мм со сварным продольным швом с применением токов высокой частоты. Кабели в алюминиевой оболочке изготовляют временно одно-и четырехчетверочными. Поверх алюминиевой оболочки накладывают слой битума и защитный покров из полиэтилена. Схема магистрального кабеля с кордельно-полистирольной изоляцией в алюминиевой оболочке с защитным покровом изображена на рис. 19–8.

Свинцовую оболочку кабелей, бронированных ленточной броней, накладывают методом выпрессования толщиной 1,0— 1,25 мм, кабелей без защитных покровов и в проволочной броне — толщиной 1,4 мм. Наружные диаметры и масса кабелей приведены в табл. 19–14. Кабели в свинцовой оболочке выпускают строительными длинами по 825±6 м, а кабели в алюминиевой оболочке — длинами 824±8 м и 412± ±4 м.

Электрические характеристики высокочастотных симметричных кабелей с кордельно – полистирольной изоляцией при +20° С приведены в табл. 19–15, а значения коэффициента затухания в зависимости от частоты — в табл. 19–16. Среднее значение рабочей емкости в строительной длине с разбивкой на группы приведено в табл. 19–17. Параметры кабелей МКС в зависимости от частоты приведены в табл. 19–18.

Частотная зависимость переходного затухания на ближнем и дальнем концах магистрального кабеля с кордельно-полистирольной изоляцией изображена на рис. 19–9.

Кабели в алюминиевой оболочке имеют одинаковые с кабелями в свинцовой оболочке электрические характеристики, за исключением километричеокого затухания, которое у кабелей в алюминиевых

Таблица 19-14

Наружные диаметры и масса магистральных кабелей с кордельно-полистирольной изоляцией

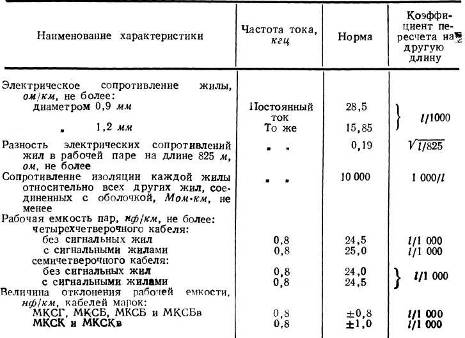

Таблица 19-15

Электрические характеристики магистральных высокочастотных кабелей связи с кордельно-полистирольнойизоляцией

Таблица 19-16

Номинальные значения коэффициента затухания кабелей с кордельно-полистирольной изоляцией в зависимости от частоты

оболочках ниже на 8—9% по сравнению с кабелями в свинцовой оболочке.

Свинцовая оболочка кабелей выдерживает избыточное давление в 3 ат в течение 2 ч и, не разрываясь, выдерживает растяжение до 1,3 первоначального диаметра.

Хранение и транспортирование кабеля должны производиться при избыточном внутреннем давлении 0,6—1,1 кгс/см2.

Кабель при прокладке не должен испытывать более двух двойных изгибов. При изгибе кабель должен представлять собой дугу диаметром не менее 25D. В период прокладки и монтажа кабеля должны быть приняты меры, исключающие попадание влаги или почвенных электролитов под оболочку кабеля через его концы. При эксплуатации допускается содержание кабеля под постоянным избы-

Таблица 19-17

Группы средних рабочих емкостей всех пар в строительной длине кабелей серии МКС

Таблица 19-18

Параметры основных цепей кабеля с кордельно-полистирольной изоляцией

точным давлением воздуха или другого инертного газа, равным 0,5— 0,6 кгс/см2. Относительная влажность подаваемого внутрь кабеля воздуха или газа при 20 °С должна быть не более 15%.
