РАДИОЧАСТОТНЫЕ КАБЕЛИ

РАДИОЧАСТОТНЫЕ СИММЕТРИЧНЫЕ КАБЕЛИ

Жилы радиочастотных симметричных кабелей изготовляют из медной, посеребренной медной или посеребренной биметаллической (сталемедной) проволоки. Большинство кабелей имеют однопроволочные жилы. Для повышения гибкости и вибростойкости жилы изготовляют семипроволочными. Жилы симметричных кабелей имеют полиэтиленовую изоляцию или изоляцию из фторлона-4 (РД-100–0,6–21, РД-300-4–21, РДТФ-13, РДТФ-15, РДТФ-16 и РДТФ-17).

Отдельные изолированные жилы оплетают медной проволокой диаметром 0,12— 0,20 мм плотностью не менее 96%, образуя индивидуальные экраны жил в кабеле. Экран жил в кабеле РДТФ-16 выполняют посеребренной медной проволокой. Экранированные изолированные жилы размещают параллельно и оплетают медной проволокой диаметром 0,15—0,30 мм плотностью не менее 96%, образуя общий экран кабеля (рис. 18-21). Изолированные (неэкранированные) жилы размещают параллельно или скручивают в пару. Для получения круглой формы кабеля промежутки между жилами заполняют полиэтиленом. Кабели РДБ-82 и РДБО-82 (рис. 18-22) изготовляют с общей изоляцией обеих жил (аналогично с кабелем с заполнением). Поверх заполнения кабелей РК-17, РК-117, РДБ-82, РДБО-82 и РДТФ-17 накладывают экран медными проволоками диаметром 0,15—0,20 мм плотностью не менее 96%, а в кабеле РДТФ-13 — двойную оплетку проволокой диаметром 0,15 мм плотностью не менее 96%. Кабели РД-14, РД-18, РД-114 и РД-118 изготовляют неэкранированными (рис. 18-23). Все кабели с параллельными жилами

за исключением кабелей РБД-82 и РДБО-82) изготовляют овальной формы. Поверх экрана накладывают оболочку из полиэтилена (кабели Р Д-75-3–11, Р Д-200-7–12, Р Д-300-4–11, Р Д-114, Р Д-115, РД-117, Р.Д-118 и РД-126), поливинилхлоридного пластиката (кабели РД-75-3–12, РД-200-7–11, РД-14, РД-15, РД-17, РД-18, РДБ-82 и РДБО-82), свинца (кабели марок РД-26 и РД-126) и фторлона-4 с дополнительной оплеткой стеклопряжей, покрытой кремнийорганическим лаком.

Радиочастотные симметричные кабели, не рекомендуемые для новых разработок, выпускают по маркировке: буквенное обозначение РД (радиочастотный двухжильный), РДБ, РДБО, РДТФ (теплостойкий с фторлоновой изоляцией) и цифры — порядковый номер конструкции.

Для симметричных вводов телевизионных приемников выпускают кабели КАТП (кабель с полиэтиленовой изоляцией для телевизионных антенн) и КАТВ (с изоляцией из поливинилхлоридного пластиката).

Две семипроволчные жилы, размещенные параллельно, изолируют полиэтиленом или поливинилхлоридным пластикатом с наличием промежутка между жилами кабеля для получения необходимой величины волнового сопротивления (рис. 18–23,в). Наружные размеры, масса и длина радиочастотных симметричных кабелей приведены в табл. 18–24, а электрические характеристики— в табл. 18–25. Зависимость затухания кабеля РД-75-3–11 от частоты приведена на рис. 18–24.

Сопротивление изоляции симметричных кабелей с полиэтиленовой и фторлоновой изоляцией не менее 10 000 Мом • км. Коэффициент укорочения волны в кабеле с полиэтиленовой изоляцией равен 1,51—1,52, а с фторлоновой изоляцией—1,41. Кабели с полиэтиленовой изоляцией предназначены для работы в диапазоне температур от —60 до +85° С, за исключением кабелей РД-75-3–12 и РД-200-7–11, для которых диапазон рабочих температур ограничен (—40/+70° С). Рабочий диапазон температур симметричных кабелей с фторлоновой изоляцией от —60 до +200° С. Минимальная температура изгиба кабеля —30° С (а кабеля Р-75-3–11 равна —40° С). Минимальный радиус изгиба при монтаже при +5° С и выше не менее (5/6)Z) или 5—6 размеров кабеля по малой оси (кабели РД-14, РД-17, РД-18, РДБ-82, РД-114, РД-117 и РД-118), не менее 10—11 или 10—11-кратных размеров кабеля по малой оси (кабели РД-75-3–11, РД-75-3–12, РД-200-7–11, РД-200-7–12, РД-15, РД-115, РДТФ-13, РДТФ-15, РД-115, РДТФ-13, РДТФ-15, РДТФ-16, РДТФ-17, РД-26 и РД-126). Минимальный радиус изгиба при монтаже при +5° С и ниже, а также при транспортировании и хране нии не менее (9-M0)D или 9—10-кратных размеров кабеля по малой оси (кабели РД-14, РД-17, РД-18, РД-114, РД-117, РД-118 и РДБ-82), не менее 15 D (кабели РД-75-3–11 и РД-75-3-12) и не менее (20^22)D (кабели РД-200-7–11, РД^20 О-7–12, РД-15, РД-26, РД-115, РД-126, РДТФ-13, РДТФ-15, РДТФ-16 и РДТФ-17). Симметричные кабели РД-75-3–11, РД-75-3–12, РД-200-7–11 и РД-200-7–12 сохраняют устойчивость работы при влажности 98% при 40° С, давлении до 5 мм рт. ст., при вибрации частотой 10—1 000 гц и ускорении до 15 g, ударной нагрузке 4 000 ударов при ускорении 75 g. Симметричные кабели марок РД-114, РД-115, РД-117 РД-118 РД-126, РДТФ-,13, РДТФ-15, РДТФ-16 и РДТФ-17 сохраняют устойчивость работы при вибрации частотой 10—200 гц и ускорении 15 g, ударной нагрузке 70 ударов при ускорении 7 g. Срок хранения в складских условиях (ориентировочно) 5 лет, срок службы (ориентировочно)— 3 года, срок гарантии (коммерческой) — 1 год.

Таблица 18-24

Конструктивные данные радио частотных симметричных кабелей

Таблица 18–25

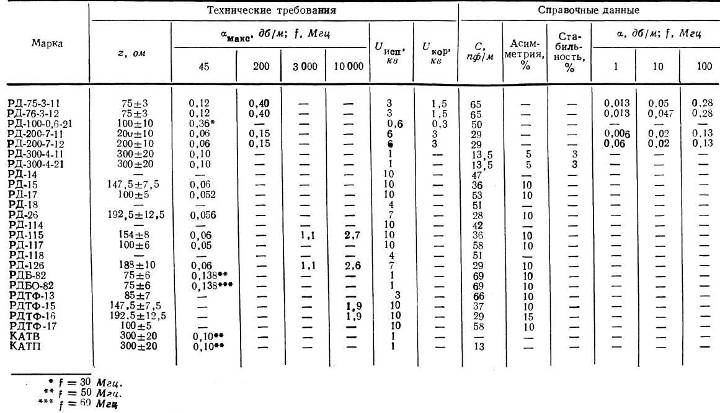

Электрические характеристики радиочастотных симметричных кабелей
